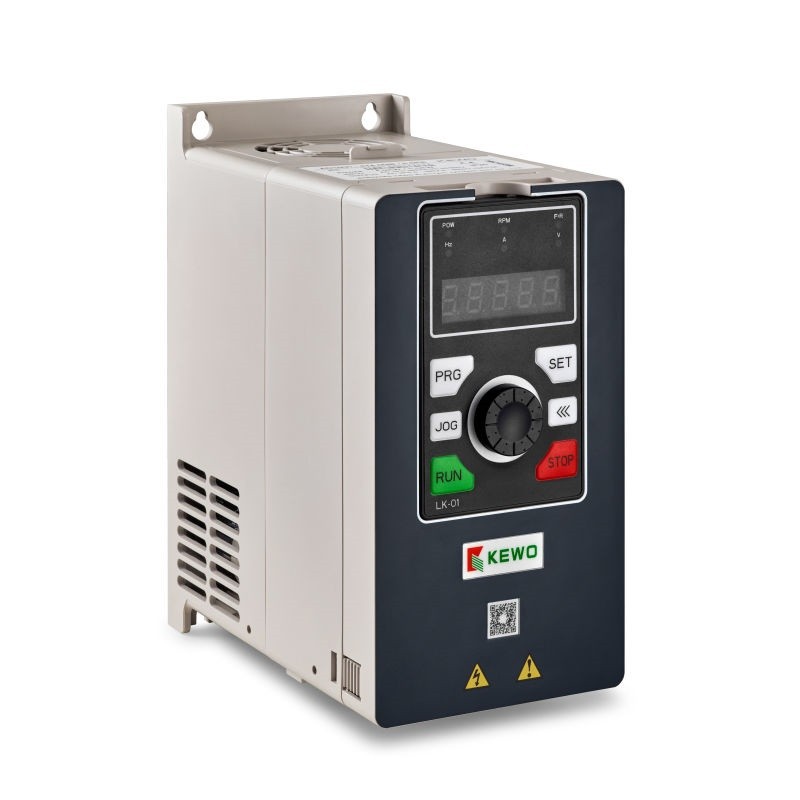

Dòng AD1000, được xây dựng trên công nghệ VFD tiên tiến, là bộ truyền động điều khiển vector hiệu suất cao của KEWO được thiết kế cho bộ truyền động điện công nghiệp. Nó sử dụng thiết kế toàn bộ mô-đun IGBT, cấu trúc liên kết ba cấp độ và có đầu vào kỹ thuật số cách ly về mặt quang học. Về mặt chức năng, nó hỗ trợ nhiều mạng xử lý và nhiều phương pháp kiểm soát tải khác nhau. Dòng AD là một VFD tiết kiệm năng lượng-phù hợp với các môi trường có yêu cầu-cao, mang lại hiệu suất đáng tin cậy trên nhiều ứng dụng công nghiệp đa dạng.
Đặc trưng
1.Thuật toán điều khiển tiết kiệm năng lượng-tuyệt vời, dòng điện thấp và hiệu suất cao.
2. Điều khiển truyền động trực tiếp, không mất năng lượng của hộp số và hộp số.
3.Trong cùng một tải, dòng điện đầu ra của chúng tôi nhỏ hơn,-tiết kiệm năng lượng hơn, hiệu quả hơn, đặc biệt là trong điều khiển từ trường yếu.
1.Khi lưới điện bị mất điện đột ngột, biến tần sẽ cung cấp hai chế độ phản hồi có thể lựa chọn để đảm bảo an toàn cho thiết bị trong các ứng dụng không được phép dừng quán tính tự do.

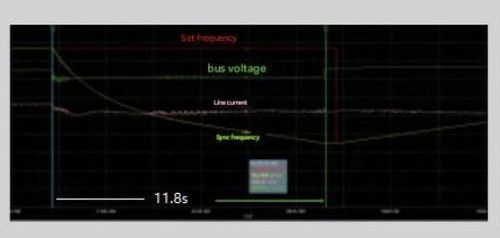

2. Trong trường hợp sụt áp hoặc gián đoạn nguồn điện tạm thời, thuật toán triệt tiêu điện áp thấp tiên tiến của biến tần duy trì hoạt động ổn định trong thời gian dài nhất có thể với cùng quán tính tải, đảm bảo hiệu suất hệ thống liên tục và đáng tin cậy.
1.Được thiết kế để dễ sử dụng và có độ bền cao, ổ đĩa thích ứng liền mạch với các ứng dụng có bộ lọc được thêm ở phía đầu ra-đạt được khả năng kiểm soát tối ưu ngay cả khi không có cài đặt tham số bộ lọc.
2.Được trang bị thuật toán điều khiển mạnh mẽ, nó duy trì hiệu suất vượt trội ngay cả khi các thông số động cơ như điện trở và-EMF ngược thay đổi do nhiệt độ thay đổi.

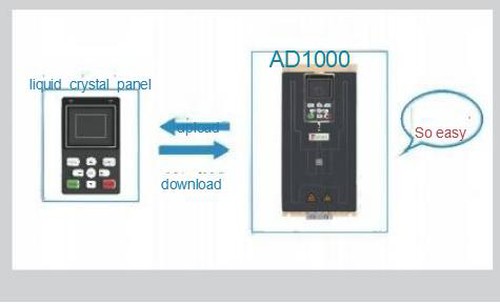

3.Hỗ trợ sao chép tham số bàn phím LCD để thiết lập và sao chép nhanh.
4. Việc vận hành-điều chỉnh động cơ đơn giản và hiệu quả có thể được hoàn thành chỉ trong vòng 10 phút.

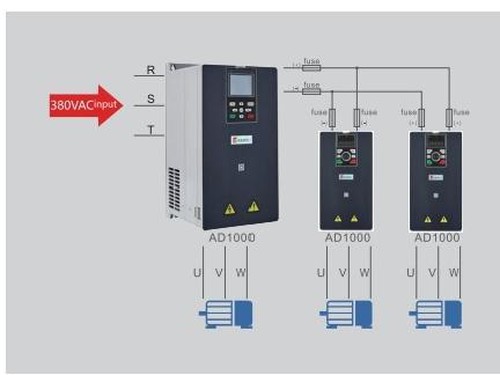

1. Phạm vi đầy đủ hỗ trợ chế độ cấp nguồn DC, Có thể nhận ra ổ DC và ổ AC.
2. Việc sử dụng bus DC chung của nhiều bộ biến tần có thể giảm mức tiêu thụ năng lượng và công suất phanh, nhưng việc sử dụng nó phải được thực hiện theo hướng dẫn của nhà sản xuất.
1.Tương thích với nhiều mạng truyền thông công nghiệp trong nước và quốc tế, bao gồm Modbus, CanLink, PROFINET, PROFIBUS-DP và ASI.
2. Ổ đĩa có thể kết nối liền mạch với nhiều bộ điều khiển cấp cao-khác nhau, đảm bảo tích hợp linh hoạt và giao tiếp hệ thống hiệu quả.
Thông số kỹ thuật
|
Thông số hiệu suất |
||||
|
Phương pháp kiểm soát |
Động cơ không đồng bộ: Điều khiển VF, SVC, FVC |
|||
|
Động cơ đồng bộ: Điều khiển VVC, SVC, FVC |
||||
|
Độ phân giải cài đặt tần số |
Đầu vào kỹ thuật số: 0,01Hz |
Đầu vào tương tự: 1/4096 tần số đầu ra tối đa (12 bit) |
||
|
mô-men xoắn khởi động |
Điều khiển VF động cơ không đồng bộ: 150% 1 Hz |
Điều khiển SVC động cơ không đồng bộ: 200% 0,3 Hz |
Điều khiển FVC động cơ không đồng bộ: 200% 0 Hz |
|
|
Điều khiển VVC động cơ đồng bộ: 150% 1 Hz |
Điều khiển SVC động cơ đồng bộ: 150% 1 Hz |
Điều khiển FVC động cơ đồng bộ: 200% 0 Hz |
||
|
Phạm vi tốc độ |
Điều khiển VF động cơ không đồng bộ: 1:50 |
Điều khiển SVC động cơ không đồng bộ: 1:200 |
Điều khiển FVC động cơ không đồng bộ: 1:1500 |
|
|
Điều khiển VVC động cơ đồng bộ: 1:50 |
Điều khiển SVC động cơ đồng bộ: 1:100 |
Điều khiển FVC động cơ đồng bộ: 1:1500 |
||
|
Chức năng điều khiển chính |
Điều khiển tốc độ, điều khiển mô-men xoắn, điều khiển chuyển đổi tốc độ/mô-men xoắn, triệt tiêu quá điện áp, triệt tiêu quá dòng, giới hạn mô-men xoắn, đường cong S, nhận dạng thông số tĩnh, quá mức, kiểm soát tiết kiệm năng lượng, triệt tiêu dao động, v.v. |
|||
|
Biến động điện áp đầu vào ba-pha 380V~460V không vượt quá phạm vi -15%~+10% và tỷ lệ mất cân bằng là<3% |
||||
|
Thông số kỹ thuật điện |
||||
|
Tần số đầu vào |
50/60Hz ±5% |
|||
|
Điện áp đầu ra |
0~Điện áp đầu vào |
|||
|
Tần số đầu ra tối đa |
Động cơ không đồng bộ: 3000,00 Hz, động cơ đồng bộ: 500,00 Hz |
|||
|
Nhiệt độ hoạt động |
Đặc điểm môi trường: -10 độ ~+40 độ không giảm, dòng điện đầu ra 40~50 độ giảm 2% cho mỗi lần tăng 1 độ |
|||
|
Nhiệt độ bảo quản |
-40 độ ~+70 độ |
|||
|
Môi trường sử dụng |
Trong nhà, tránh ánh nắng trực tiếp, không có bụi, khí ăn mòn và dễ cháy, dầu, hơi nước, nước nhỏ giọt, muối, v.v. |
|||
|
Độ cao |
Không giảm công suất dưới 1000 mét, yêu cầu giảm công suất trong khoảng từ 1000 đến 4000 mét |
|||
|
Chi tiêu ướt |
Ít hơn 90% RH, không ngưng tụ |
|||
|
Cấp độ bảo vệ |
lP 20 làm mát không khí cưỡng bức |
|||
|
Đầu vào và đầu ra |
||||
|
Nguồn điện tương tự |
+10V, công suất tải 50 mA |
|||
|
Nguồn điện kỹ thuật số |
+24V, công suất tải 100 mA , NPN / PNP |
|||
|
Đầu vào tương tự |
Al 1: (điện áp/dòng điện tùy chọn) 0~+10V/0~ 20mA , AI 2: (Điện áp/dòng điện tùy chọn) 0~+10V/0~ 20mA |
|||
|
Đầu ra tương tự |
AO 1: 0~10V/0~ 20mA |
|||
|
Đầu vào kỹ thuật số |
DI tiêu chuẩn 5 chiều |
|||
|
Đầu ra rơle |
Rơle 1 chiều |
|||
|
Giao tiếp |
RS 485 là tiêu chuẩn, tùy chọn có cách ly |
|||
Kích thước

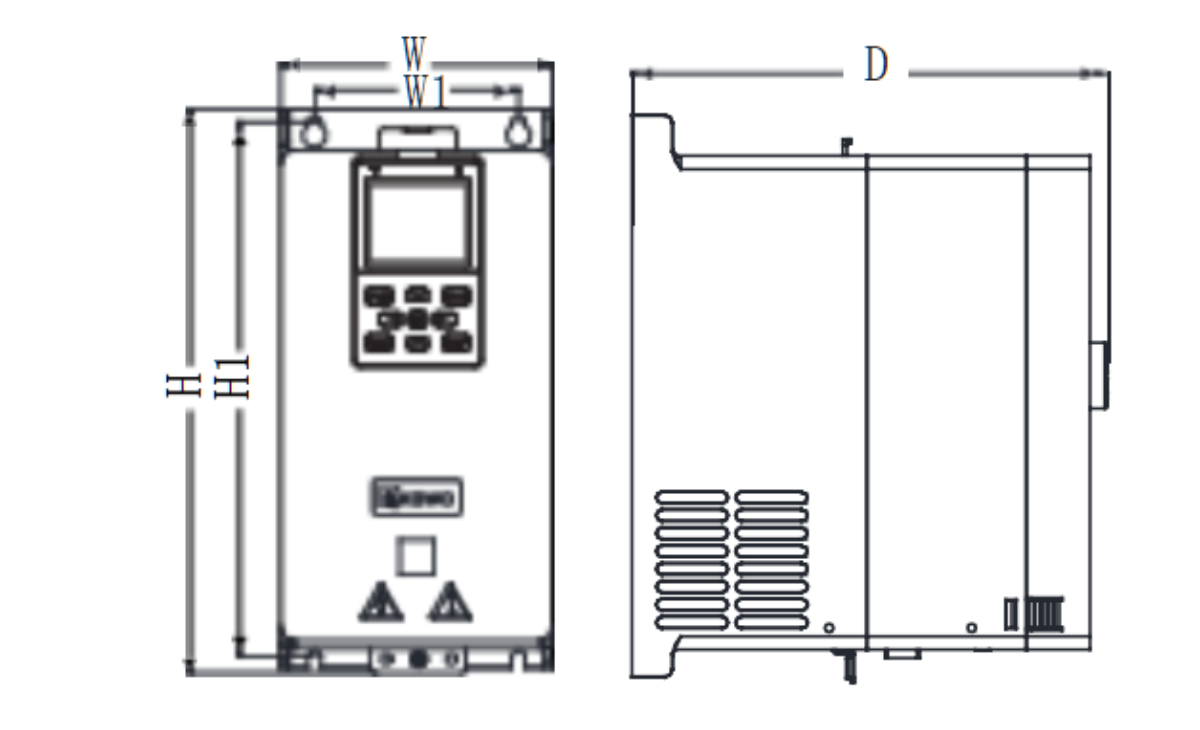

Hình 1

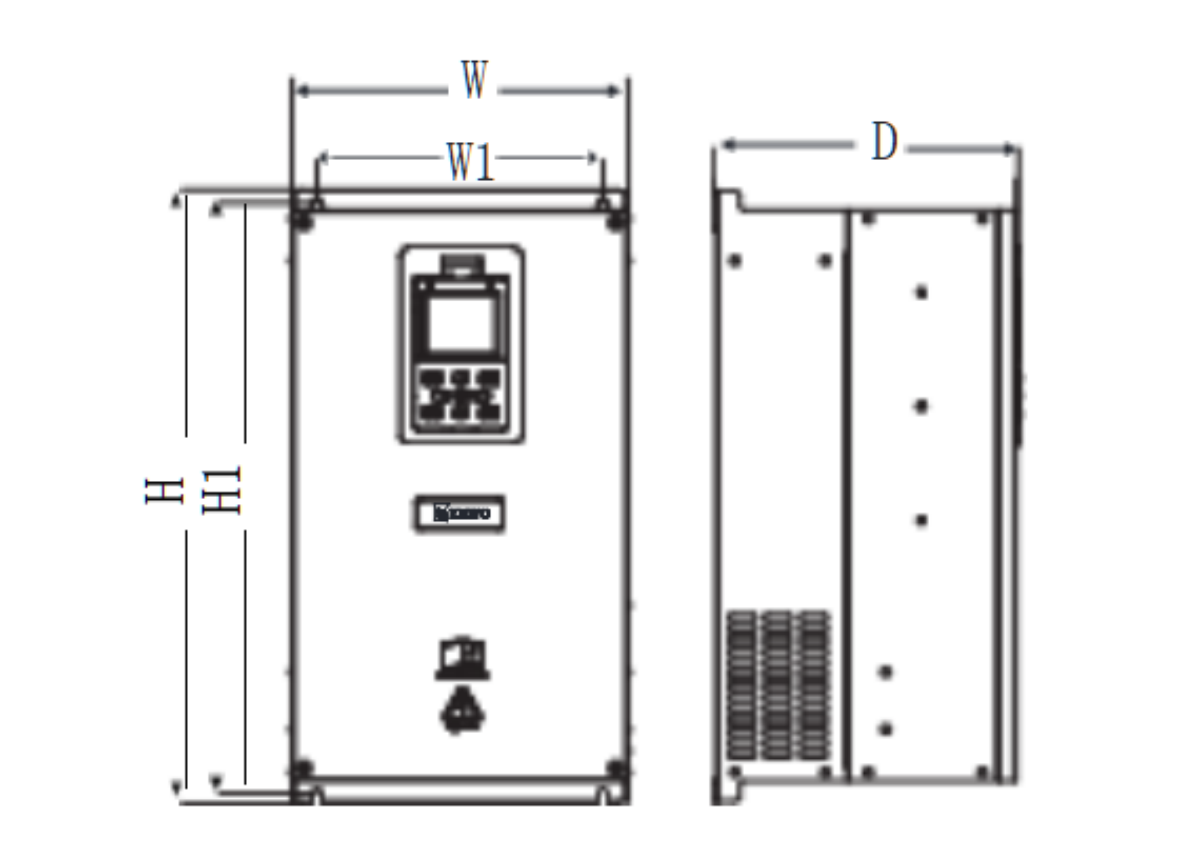

Hình 2

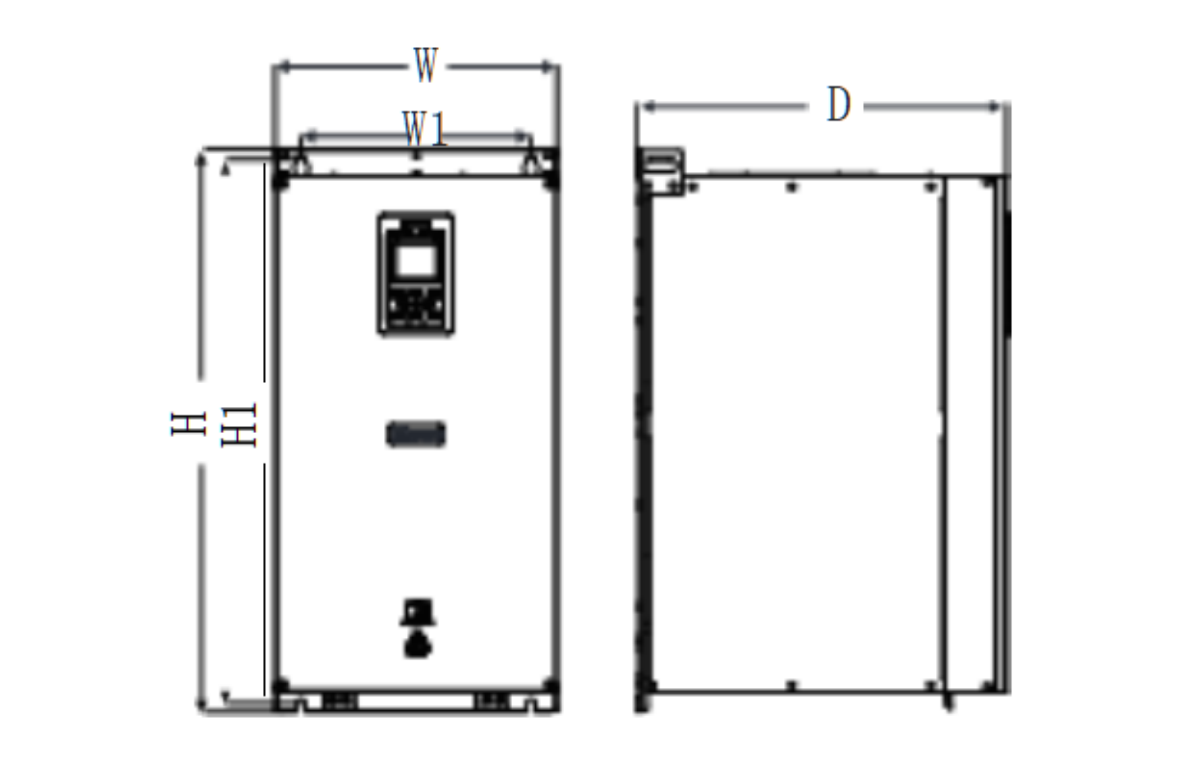

Hình 3
|
Kết cấuSthông số kỹ thuật |
Kích thước |
Cài đặtDkích thước |
Ví dụIpháp sư |
||||
|
W |
H |
D |
W1 |
H1 |
D |
||
|
Kích thước A |
100 |
207 |
164 |
75 |
196 |
M4 |
Hình 1 |
|
Kích thước B |
100 |
207 |
176 |
75 |
196 |
M4 |
Hình 1 |
|
Kích thước C |
126 |
279 |
183 |
96 |
268 |
M5 |
Hình 1 |
|
Kích thước D |
170 |
352 |
184 |
140 |
334 |
M5 |
Hình 1 |
|
Cỡ E |
235 |
429 |
215 |
200 |
414 |
M6 |
Hình 2 |
|
Kích thước F |
278 |
553 |
269 |
230 |
538 |
M6 |
Hình 2 |
|
cỡ G |
265 |
600 |
350 |
225 |
581 |
M8 |
Hình 2 |
|
Kích thước H |
325 |
650 |
424 |
265 |
632 |
M8 |
Hình 3 |
|
Kích thước tôi |
300 |
950 |
520 |
230 |
875 |
M12 |
Hình 3 |
|
cỡ K |
300 |
1250 |
520 |
230 |
1175 |
M12 |
Hình 3 |
Lựa chọn mô hình
|
Mẫu sản phẩm |
Lựa chọn nguồn điện |
Cáp và Bộ ngắt mạch |
Thông số kỹ thuật kết cấu |
||||
|
Thích nghiMotor (kW) |
Quyền lựcCnăng lực (KVA) |
đầu vàoChiện tại(A) |
đầu raChiện tại(A) |
Mạch chính Cáp(mm2) |
Không khí Công tắc (A) |
||
|
QUẢNG CÁO 1000-4T0,75 GB |
0.75 |
2.8 |
2.4 |
2.1 |
0.75 |
10 |
Kích thước A |
|
AD 1000-4T1 0.5 GB |
1.5 |
5 |
4.6 |
3.8 |
0.75 |
16 |
|
|
QUẢNG CÁO 1000-4T2,2 GB |
2.2 |
6.7 |
6.3 |
5.1 |
0.75 |
16 |
|
|
QUẢNG CÁO 1000-4T3.0 GB |
3.0 |
9.5 |
9 |
7.2 |
1 |
25 |
|
|
QUẢNG CÁO 1000-4T4.0 GB |
4.0 |
13 |
11.9 |
10 |
1.5 |
25 |
Kích thước B |
|
QUẢNG CÁO 1000-4T5,5 GB |
5.5 |
17.5 |
16.7 |
13 |
2.5 |
32 |
|
|
QUẢNG CÁO 1000-4T7,5 GB |
7.5 |
22.8 |
21.9 |
17 |
4 |
40 |
Kích thước C |
|
QUẢNG CÁO 1000-4T11 GB |
11 |
33.4 |
32.2 |
25 |
6 |
63 |
|
|
QUẢNG CÁO 1000-4T15 GB |
15 |
42.8 |
41.3 |
32 |
10 |
63 |
Kích thước D |
|
QUẢNG CÁO 1000-4T18,5 GB |
18.5 |
45 |
49.5 |
37 |
10 |
100 |
|
|
QUẢNG CÁO 1000-4T22 GB |
20 |
52 |
57 |
45 |
16 |
100 |
|
|
AD 1000-4T30G |
30 |
54 |
59 |
60 |
16 |
125 |
Cỡ E |
|
AD 1000-4T37G |
37 |
63 |
69 |
75 |
25 |
160 |
|
|
AD 1000-4T45G |
45 |
81 |
89 |
91 |
35 |
200 |
Kích thước F |
|
AD 1000-4T55G |
55 |
97 |
106 |
112 |
50 |
200 |
|
|
AD 1000-4T75G |
75 |
127 |
139 |
152 |
70 |
250 |
|
|
AD 1000-4T93G |
93 |
150 |
164 |
176 |
95 |
250 |
cỡ G |
|
AD 1000-4T110G |
110 |
179 |
196 |
210 |
120 |
315 |
|
|
AD 1000-4T132G |
132 |
220 |
240 |
253 |
120 |
350 |
Kích thước H |
|
AD 1000-4T160G |
160 |
263 |
287 |
304 |
150 |
400 |
|
|
AD 1000-4T185G |
185 |
287 |
345 |
350 |
185 |
500 |
Kích thước tôi |
|
AD 1000-4T200G |
200 |
334 |
365 |
380 |
185 |
500 |
|
|
AD 1000-4T220G |
220 |
375 |
400 |
426 |
2x120 |
630 |
|
|
QUẢNG CÁO 1000-4T250G |
250 |
404 |
441 |
465 |
2x120 |
630 |
|
|
QUẢNG CÁO 1000-4T280G |
280 |
453 |
459 |
520 |
2x120 |
700 |
cỡ K |
|
AD 1000-4T315G |
315 |
517 |
565 |
585 |
2x150 |
800 |
|
|
QUẢNG CÁO 1000-4T355G |
355 |
565 |
617 |
650 |
2x185 |
1000 |
|
|
QUẢNG CÁO 1000-4T400G |
400 |
629 |
687 |
725 |
2x240 |
1250 |
|
